【国内案例】广州市乌涌综合治理总体设计方案

文章出处:微信公众号责任编辑:作者:河道治理500例人气:-发表时间:2016-05-12 09:00:00【

 导读





广州市水网密集,共有大小河涌213条。城镇居民傍水而居,生活污水大多直接排入临近河涌。近年来,随着城区截污改造工程的进行,河涌水质有明显改善。但由于流域截污管网未实现全覆盖,初雨径流污染未有效控制,已治理河道水质难以长期维持等问题,河涌黑臭、水质恶化等现象依然存在。

广东省、广州市政府高度重视河涌水环境整治,提出“水更清”方针,确立了“旱季污水100%截流,雨季溢流污染削减70%”的治水目标。









项目概况

乌涌属于珠江水系,北起萝岗区水口水库,南至珠江,干流总长6.2km,流域总面积约14.7km2,有下沙涌、三戽涌、左支涌等主要支涌。乌涌流域属于大沙地污水处理系统,北部科学城地区为分流制排水系统,科学城以南地区为截流式合流制排水系统。



乌涌主涌截污管道较为完善,2009年对下沙涌、三戽涌等支涌进行了截污改造,目前整个流域已敷设截污管道约21.2km,污水收集率达到80%以上。



按照“旱季污水100%截流,雨季溢流污染削减70%”的目标,复核乌涌流域污水治理现状,制定乌涌综合治理总体设计方案。









乌涌水质情况

根据广州市城市排水监测站2015年乌涌水质监测数据,乌涌水质为劣Ⅴ类,未达标项目主要是氨氮、总磷、五日生化需氧量、化学需氧量,水体呈现典型的生活污水和面源污染特征。









主要存在的问题



针对乌涌流域污染现状及污水管网的建设情况,乌涌水环境主要存在五个方面问题:



1)部分排污口未接入截污管道,直排河涌;



2)截污管网未覆盖整个流域;



3)沿线未建初雨调蓄设施,合流污水雨季溢流及初期雨水径流污染严重;



4)部分河道未整治,河岸冲刷严重;



5)已采取治理措施的河道,治理效果难以长期保持。









总体设计思路



本工程在充分掌握乌涌流域现状及规划情况的基础上,遵循以下设计思路:



(1)对乌涌流域污染源调查分析,将直接排放污水入河的排污口接入污水管网,控制点源污染;



(2)对乌涌流域现状污水收集系统的复核计算,补充完善截污管网系统,接驳村镇污水,达到旱季污水100%截流;



(3)新建初雨调蓄设施,控制初雨径流和合流污水雨季溢流污染,达到雨季溢流污染削减70%;



(4)对沿线未整治河道进行生态护岸、护坡处理,恢复河道功能,维护河流健康;



(5)基于生态工程学原理,运用生态修复技术,实现河涌水质的修复与保持。

工程方案设计



乌涌沿岸有排污口30余个,可分为两类:一类是沿岸已铺设截污管,排污口未接入;另一类是沿岸尚未铺设截污管,污水直排。



对于沿岸已铺设截污管的排污口,通过设置截流井将污水接入现状截污管道。针对传统截流井存在的问题,对传统截流井进行改进,在合流管道入河出水口前增设浮箱式拍门或橡胶止回阀,解决河道洪水时倒灌问题;出水口与进水管标高相同,未设置截流堰,因此不影响管道的过流能力,降低水浸风险;在截流井内设置截流调控装置,降低溢流污染。



针对河涌沿岸尚未铺设截污管的排污口,有条件铺设截污管网的区域,可结合本工程截污管道完善方案的实施,逐步将排污口接入;没有条件铺设截污管网的区域,可沿河涌堤岸在排污口附近建设截污与污水处理一体化设施,根据排污口分布情况灵活布置。技术流程为:污水收集→投加生物制剂并曝气→生物填料接触氧化区(氧化沟)→污泥沉淀区(1/3污泥平流泵回流到曝气区)→纤维转盘过滤→生物浮岛→清水排入河涌









初雨调蓄方案

根据《广州市排水工程设计指引》要求,按照5倍截流倍数复核乌涌流域合流制主干管道过流能力,除丰乐北路和乌涌干流左岸截污干管满足过流能力外,其余均不满足。针对现状管道雨季5倍截流倍数复核不满足要求的情况,同时为解决初期雨水径流污染问题,拟采取的措施为修建初雨调蓄设施。









河道护坡改造

本工程需要整治的河道长度约5.4km,河道断面主要采用阶梯式加筋石笼断面,挡墙采用加筋石笼,堤顶后接大于1:5的斜坡绿化带至规划用地路面,按生态河道进行治理,采用草皮进行护坡绿化。

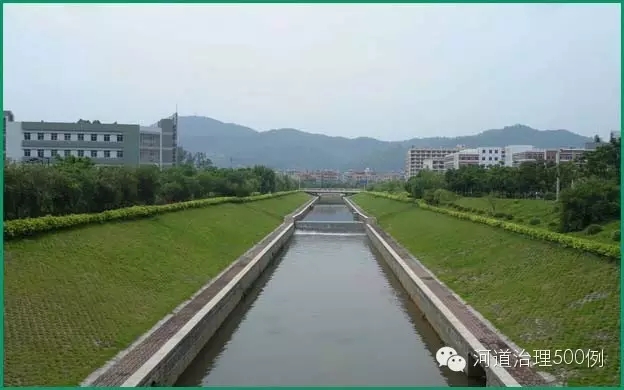

河道断面

河道断面





水质修复与保质方案

乌涌具有山溪性河流和感潮性河流双重特征,对河道主要采用底质改良、构建水生态系统、高效生态浮岛和曝气增氧等综合治理技术进行水质修复与保持。

采取工程措施对乌涌沿线截污后,采用底质改良技术对黑臭底泥进行生物清淤,投放固化微生物菌剂,促进黑臭底泥中污染物的分解;为保证微生物分解污染物所需的溶氧量,乌涌中上游河段可利用现状地形,设置跌水曝气,下游流速缓慢河段可根据需要设置喷泉式曝气机景观净水曝气;在各溢流口附近均匀设置高效生态浮岛,其上植观赏性挺水植被,吸收氮磷等营养物质,其根系生物膜可分解有机物。





广州河涌上的浮水喷泉式曝气机,增氧造景

广州河涌上的浮水喷泉式曝气机,增氧造景





观点

结合乌涌流域排水规划与排水现状,制定了比较好的河道整治方案。但值得注意的是,流域综合治理方案实施效果除与工程措施有关外,与日常运营管理也是密不可分的。因此,乌涌综合治理工程实施过程中,系统合理的工程方案,辅以良好的日常管理,方可保证最佳效果。
